W12-8 X2000mm CNC 4롤러 유압 롤링 머신
작동 원리:
유압식 4롤 플레이트 벤딩 머신은 유압 전달 원리와 금속 소성 변형 원리를 기반으로 작동합니다. 금속판이 4개의 롤 사이 공간으로 공급되면 유압 시스템이 롤에 압력을 가합니다. 상하 롤은 판에 압력을 가하여 소성 굽힘을 발생시킵니다. 유압 시스템을 통해 측면 롤의 움직임을 정밀하게 제어함으로써 판의 곡률과 형상을 정밀하게 조절하여 원하는 굽힘 효과를 얻을 수 있습니다.
제품 소개：
이 기계는 상부 롤러를 주 구동 장치로 하는 4롤러 구조를 채택하고 있으며, 상하 운동은 모두 유압 모터로 구동됩니다. 하부 롤러는 수직 운동을 하며 유압 실린더의 유압 오일을 통해 피스톤에 힘을 가해 플레이트를 단단히 고정합니다. 측면 롤러는 하부 롤러 뚜껑의 양쪽에 배치되어 가이드 레일을 따라 경사 운동을 하며 나사, 너트, 웜 및 리드 스크류를 통해 구동력을 제공합니다. 이 기계의 장점은 플레이트 상단의 예비 굽힘 및 롤링을 동일한 기계에서 수행할 수 있다는 것입니다.
제품 특징
1. 높은 굽힘 정밀도: 금속판의 고정밀 굽힘을 실현할 수 있으며, 다양한 산업 분야의 엄격한 요구 사항을 충족할 수 있는 정확도를 제공합니다.
강력한 힘: 유압 시스템은 강력한 힘을 제공하여 두껍고 큰 판을 쉽게 구부릴 수 있습니다.
2. 우수한 안정성: 유압 구동 시스템은 장비의 안정적인 작동을 보장하고, 굽힘 공정 중 진동과 소음을 줄이며 가공된 제품의 품질을 향상시킵니다.
3. 조작이 간편합니다. 작업자가 굽힘 반경, 압력 등의 매개변수를 쉽게 조정할 수 있는 고급 제어 시스템이 탑재되어 있어 효율적인 작업이 가능합니다.
제품 응용 프로그램
유압식 4롤 플레이트 벤딩 머신은 다양한 산업에 널리 적용됩니다.
1. 조선
선체판을 복잡한 모양으로 굽혀 선박의 선체 구조와 유체 역학적 성능에 맞게 적절히 맞춰주는 데 필수적입니다. 또한, 격벽이나 갑판과 같은 부품을 만드는 데에도 사용됩니다.
2. 압력용기 제조
이러한 기계는 보일러, 원자로 등의 원통형 및 원뿔형 부품을 만드는 데 중요한 역할을 합니다. 고정밀 굽힘 가공을 통해 압력 용기가 엄격한 안전 및 품질 기준을 충족하도록 보장합니다.
3. 항공우주
항공기 제조에서 항공기 외피를 가공하여 공기 역학 개선에 필요한 부드러운 곡률을 얻는 데 사용됩니다. 또한 날개 리브와 같은 구조 부품 제조에도 사용됩니다.
4. 교량 건설
교량의 강박스 거더를 제작하기 위해 유압식 4롤 플레이트 벤딩 머신을 사용하여 강판을 정밀하게 구부려 교량 구조물의 안정성과 기계적 특성을 보장합니다.
5. 기계 장비 제조
그들은 압연기 롤러와 대형 모터 셸 등의 부품 제조를 지원하여 생산의 품질과 효율성을 향상시킵니다.
매개변수
| 소재/가공금속 : 알루미늄, 탄소강, 판금, 리온판, 스테인리스강 | 최대 작업 길이(mm):2000 |
| 최대 판 두께(mm):8 | 상태: 새것 |
| 원산지: 중국 장쑤성 | 브랜드명:매크로 |
| 자동: 자동 | 보증 기간: 1년 |
| 인증: CE 및 ISO | 제품명: 4롤러 롤링 머신 |
| 기계 유형: 롤러 벤딩 머신 | 최대 압연 두께(mm):8 |
| 판매 후 서비스: 온라인 지원, 비디오 기술 지원, 현장 유지 관리 및 수리 서비스 | 전압: 220V/380V/400V/600V |
| 플레이트 수율 한계: 245Mpa | 컨트롤러: 지멘스 컨트롤러 |

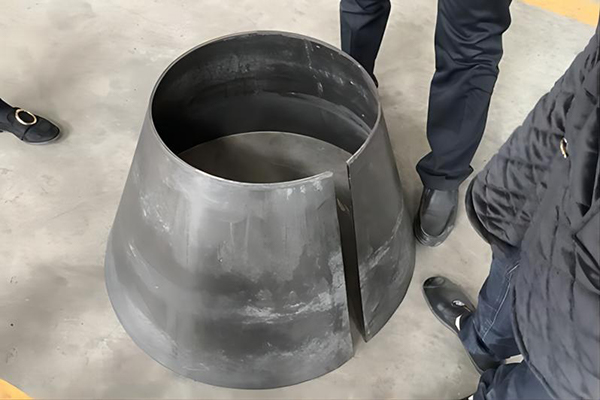

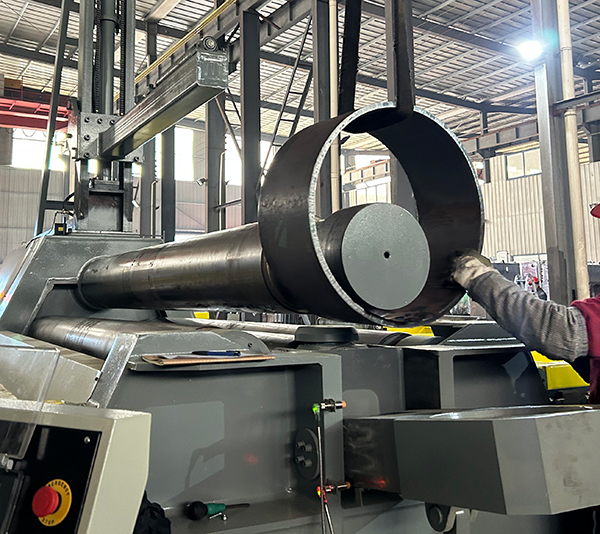

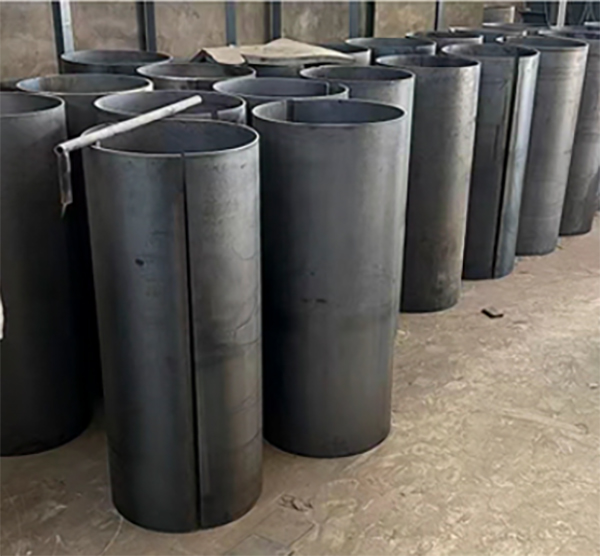

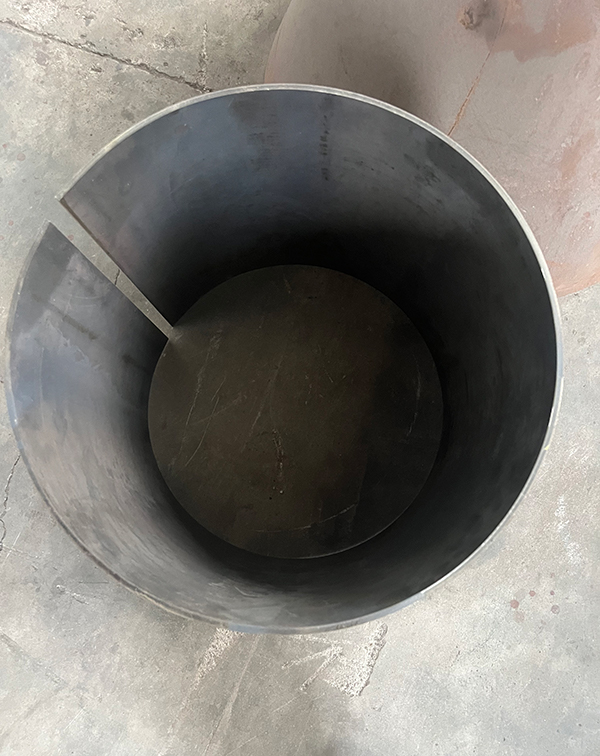

샘플
